NMEA 2000 — стандарт судовой сети, по которой приборы обмениваются данными: эхолот получает координаты от GPS, картплоттер — обороты и расход от двигателя, автопилот — курс от компаса. В наличии 16 позиций Lowrance: базовые наборы, кабели, переходники и удлинители, цены от 1 375 до 16 000 рублей.
Как устроена сеть. Основа — магистраль (backbone) из кабеля с тройниками, к которым короткими отводами подключаются приборы. На обоих концах магистрали ставятся терминаторы-заглушки: без них данные отражаются, и шина работает с ошибками. Питание подаётся в магистраль отдельно, через тройник с проводом от аккумулятора.

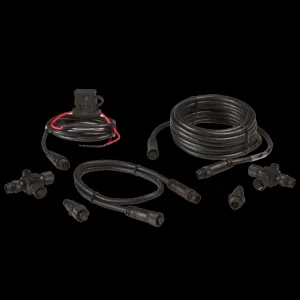

С чего начать. Базовый набор Starter Kit — магистральный кабель, два терминатора, тройники и кабель питания: этого хватает, чтобы связать эхолот с датчиком двигателя или GPS-антенной. Дальше сеть наращивают тройниками по мере добавления приборов.
Переходники. У Lowrance и Simrad встречается разъём SimNet, у остальных — стандартный Micro-C: их соединяют переходником. Для подключения двигателей Yamaha есть отдельный интерфейсный кабель. Ethernet-удлинители (4,5, 7,7 и 15 м) нужны не для NMEA 2000, а для связи экранов между собой и с радаром.
Что подключают к сети: датчики Lowrance, компасы, шлюзы и конверторы Yacht Devices. Составим список кабелей под вашу схему приборов.
