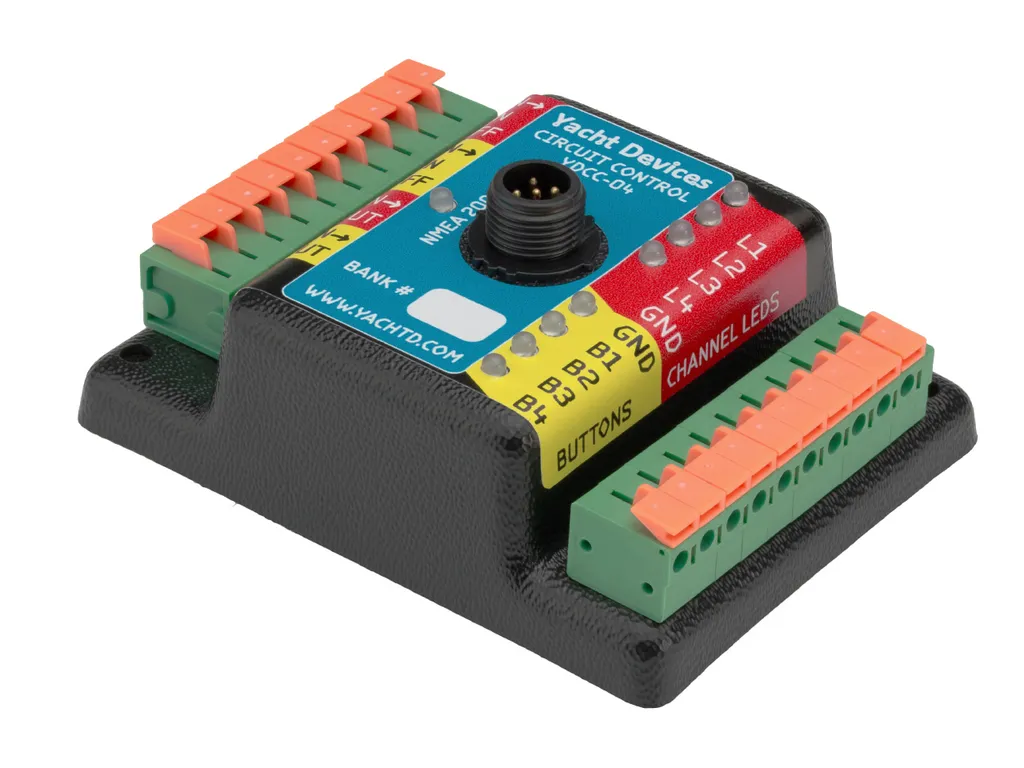

Блок управления нагрузками YDCC-04

Блок управления нагрузками YDCC-04

Устройство содержит четыре бистабильных реле, которыми можно управлять с подключенных к
устройству кнопок со светодиодной индикацией, или при помощи стандартных сообщений NMEA.

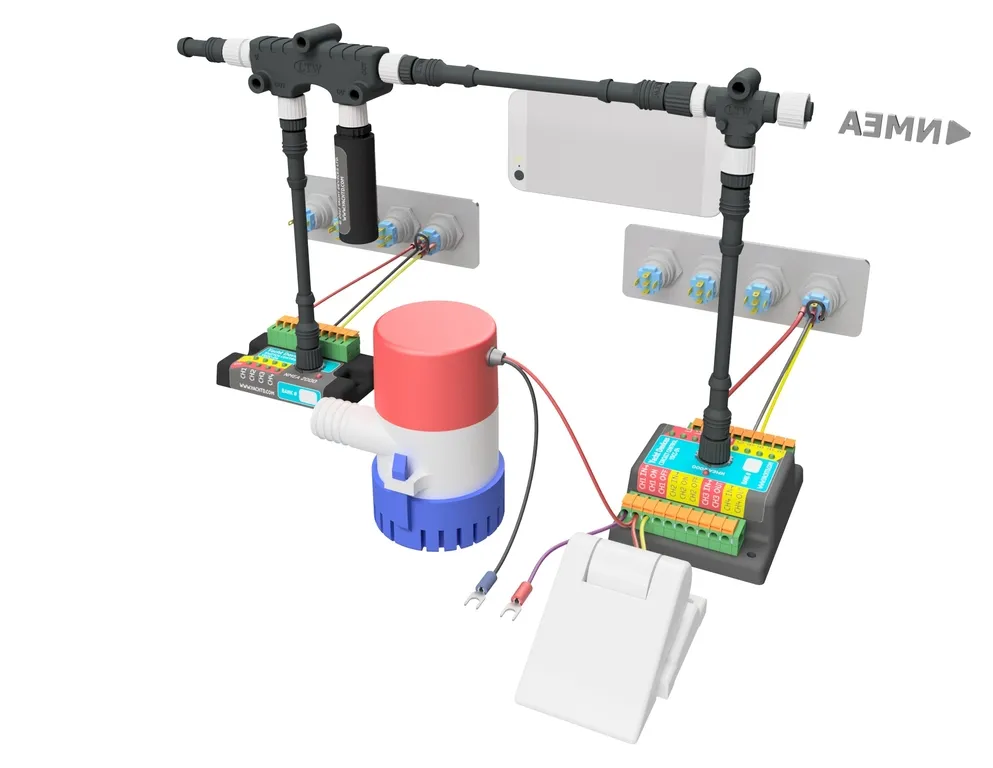

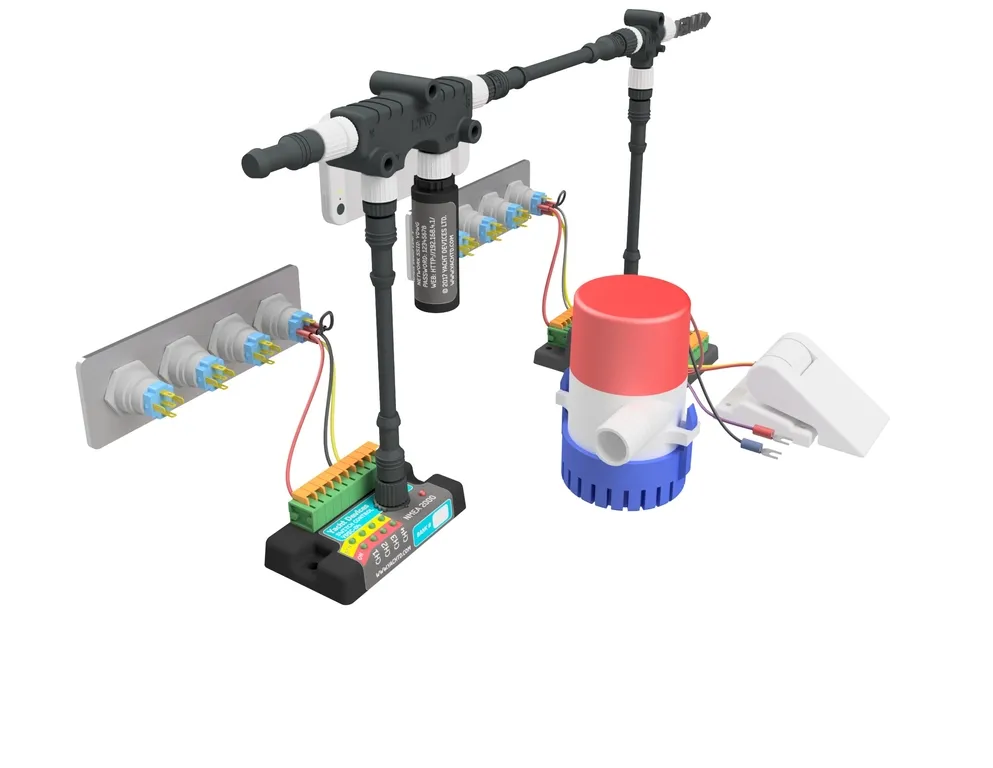

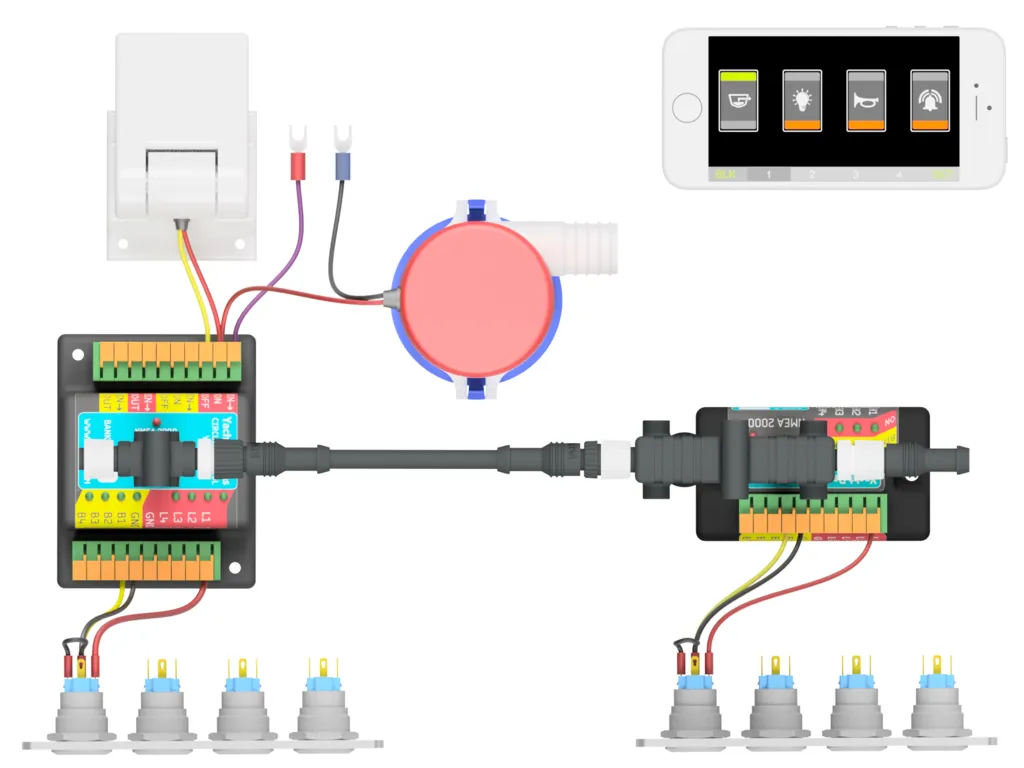

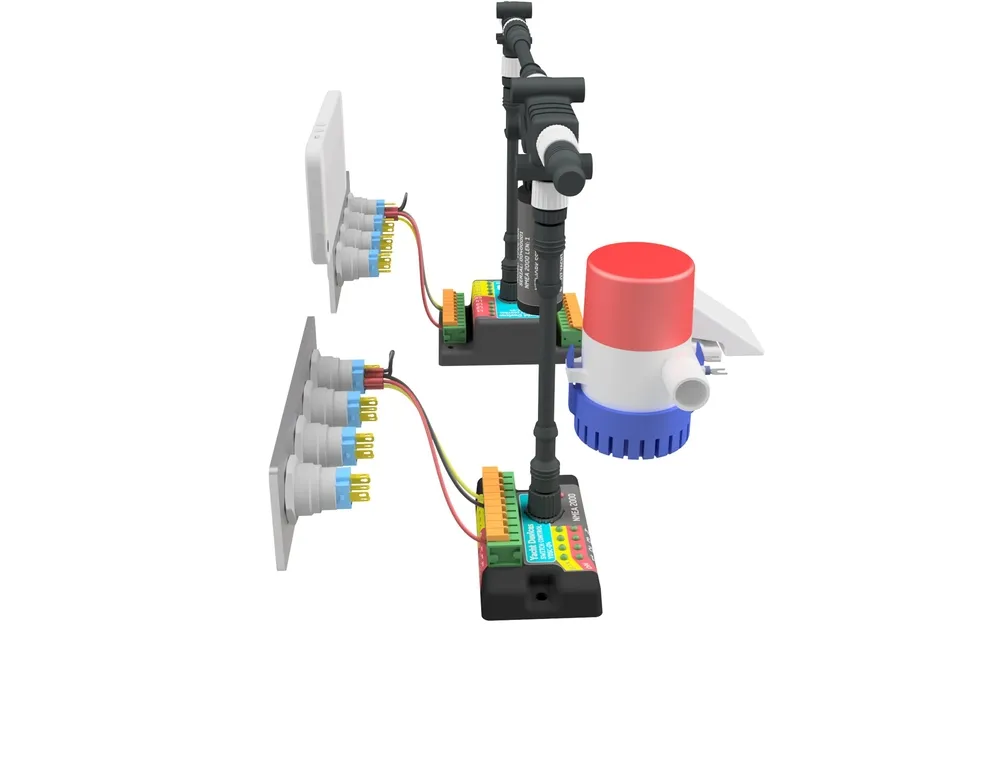

Circuit Control ключевой компонент нашей системы цифрового управления нагрузками. Помимо

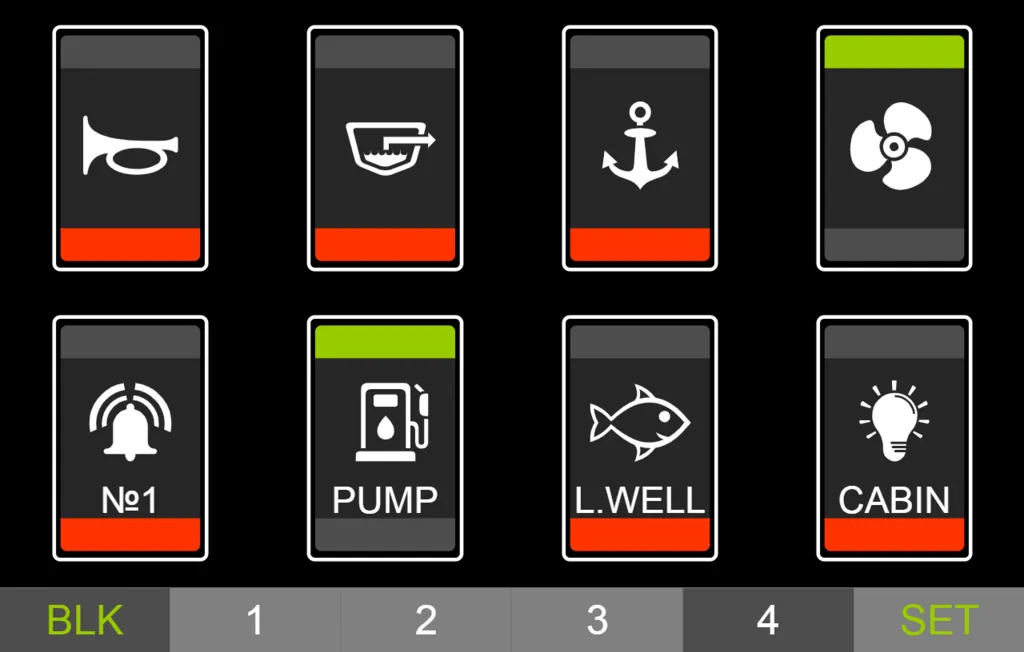

подключенных кнопок, нагрузки могут управляться «виртуальными кнопками» Веб-Приборов из
NMEA 2000 Wi-Fi Gateway, или автоматически с наших сенсоров. Для организации дополнительных

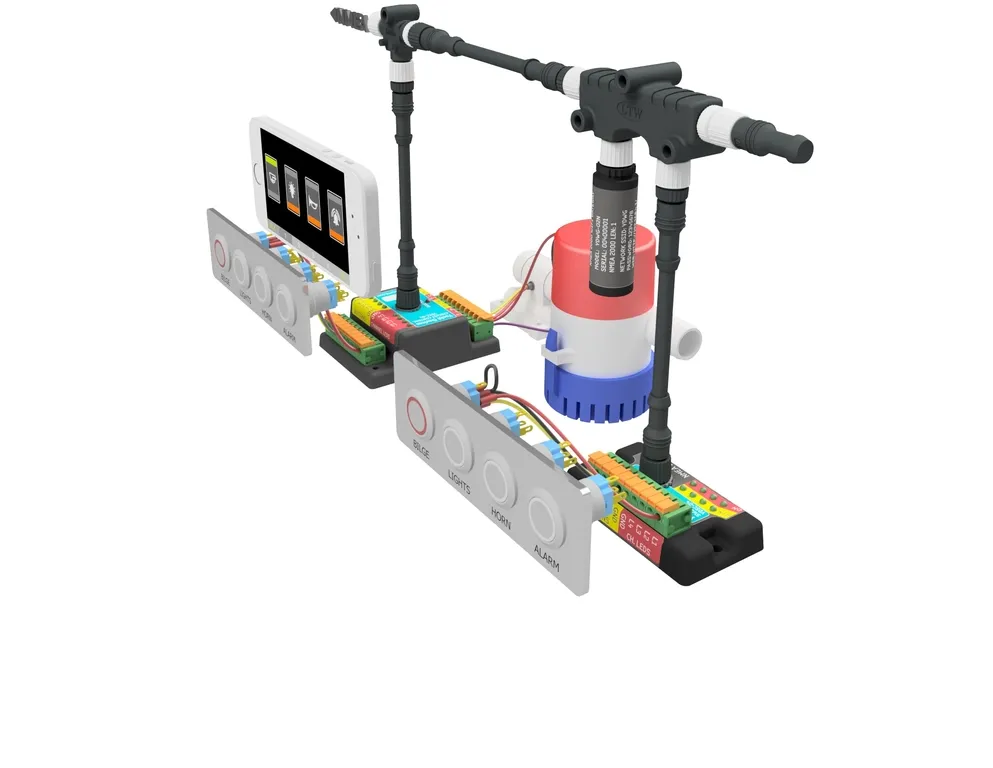

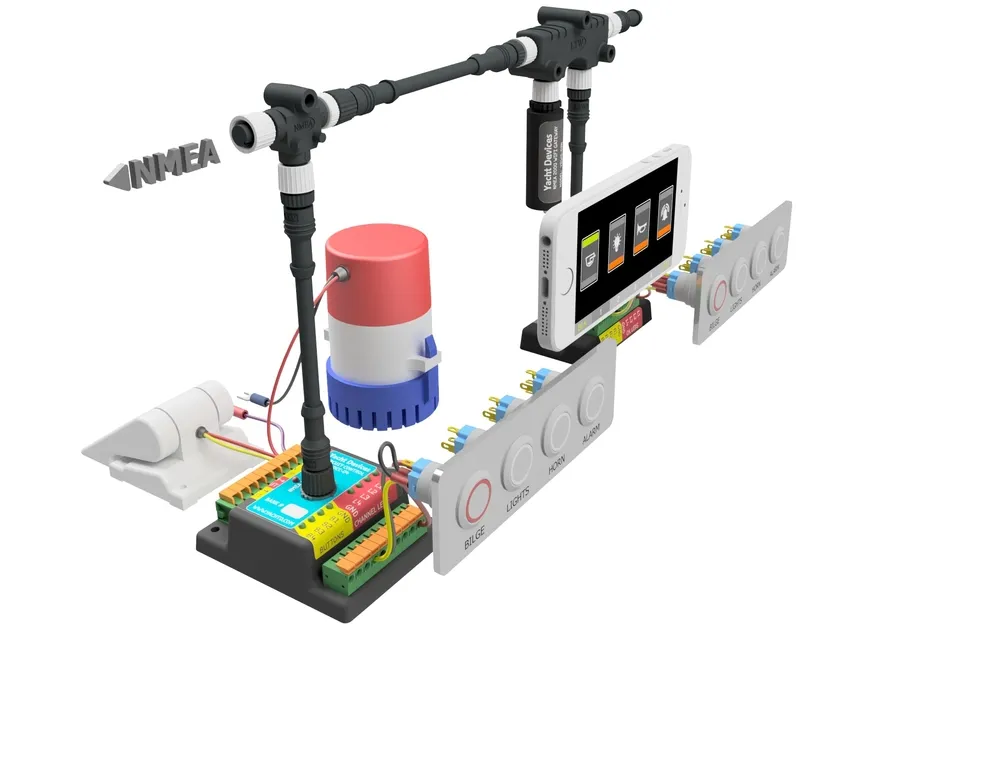

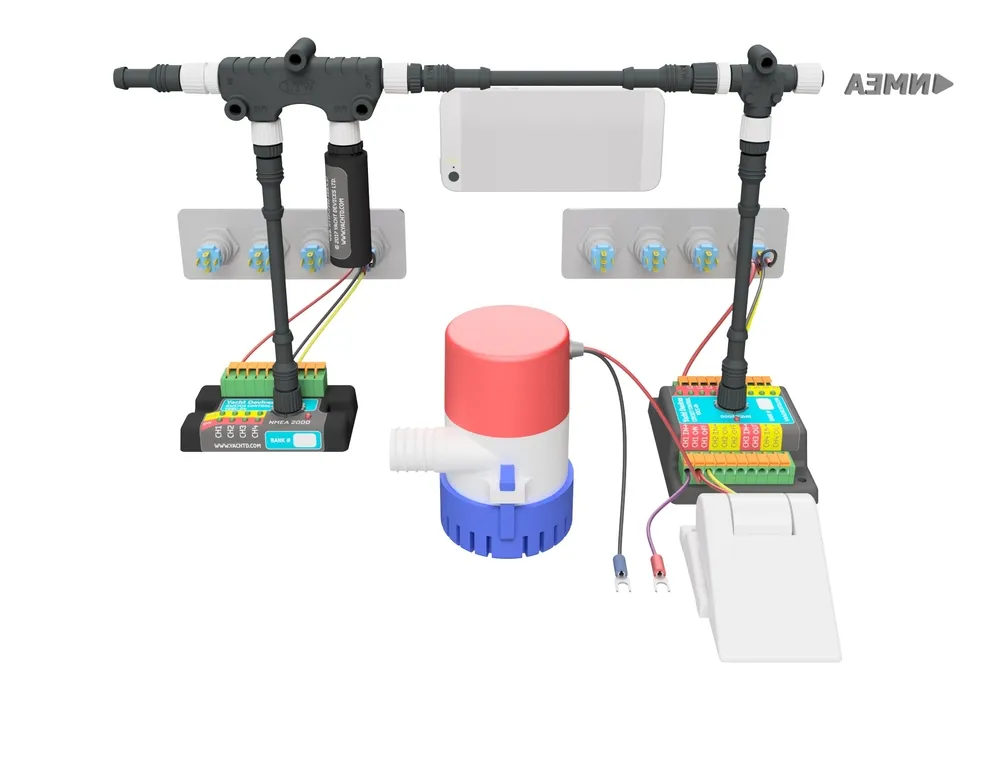

постов управления с дублирующими физическими кнопками и индикацией, используйте Switch
Control YDSC-04.

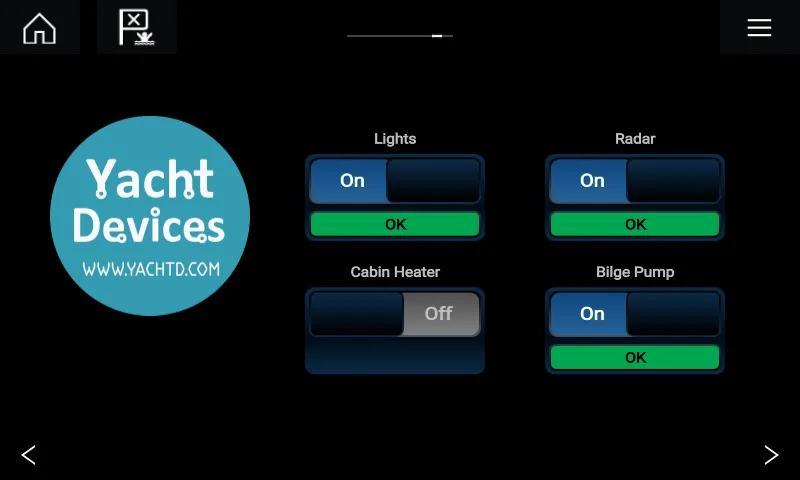

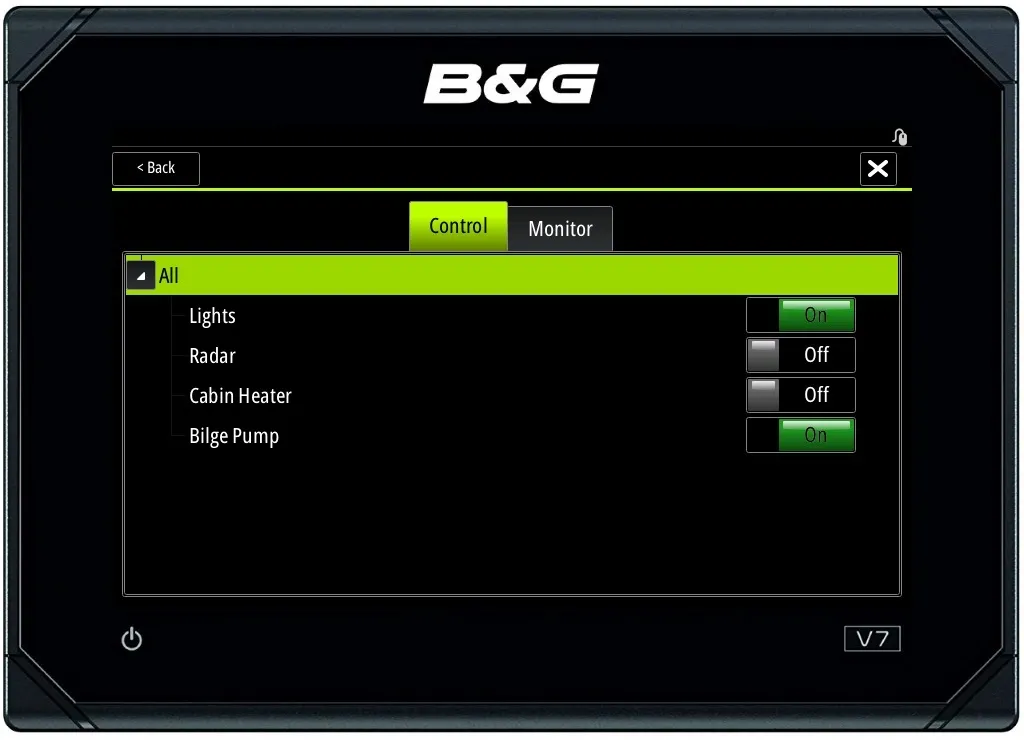

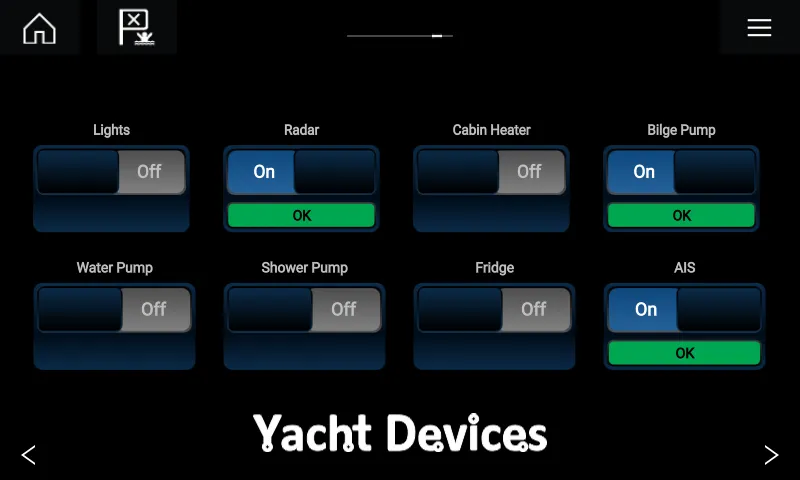

Нагрузками также можно управлять со всех плоттеров с поддержкой CZone: это все современные
плоттеры Garmin, B&G, Lowrance, Simrad, Furuno и последние модели Raymarine (Axiom, eS, gS).

• четыре канала: два с нормально разомкнутым
  контактом (ВКЛ-ВЫКЛ, SPST) и два с
  переключающимся (SPDT);
• бистабильные реле потребляют электричество
  только в процессе переключения, и остаются в
  прежнем состоянии при отключении питания;
• максимальный постоянный ток 10A на канал,
  пиковый 20A (4 секунды, цикл 10%);
• возможность управлять нагрузками постоянного
  и переменного напряжения (до 400 Вольт);
• высоковольтная развязка с нагрузкой, 5000 VRMS;
  средний ток потребления 30 мА.

Circuit Control и Switch Control совместимы с дисплеями и коммутационным оборудованием Oceanic Systems, Offshore Systems, Chetco Digital, Maretron и Carling Tech; а также с другими устройствами NMEA 2000 управляемыми при помощи
стандартных сообщений NMEA 2000 PGN 127501 «Отчет Двоичного Состояния» и 127502 «Управление Двоичными Переключателями»
