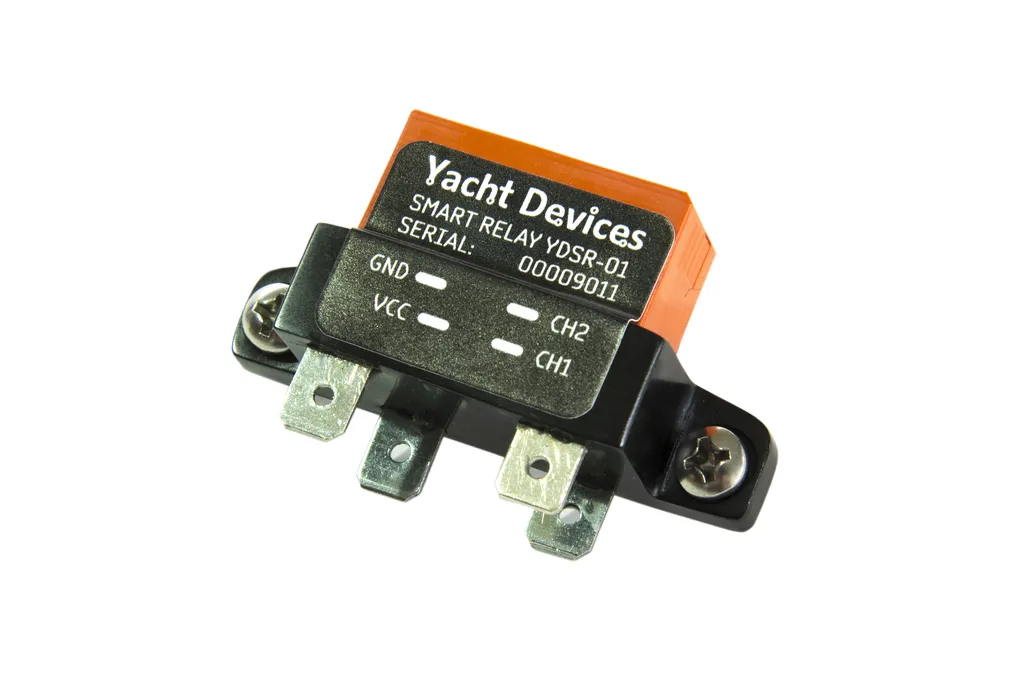

Умное реле 24V 15A, Bistable Relay

Умное реле 24V 15A, Bistable Relay

Реле коммутирует две нагрузки одним выключателем. Устройство подключает первый канал
нагрузки после включения. Для подключения второго канала необходимо выключить и снова
включить выключатель в течение одной секунды.

Устройство содержит бистабильное реле RT424F05, которое потребляет мощность только при
переключении канала; в остальное время ток покоя устройства менее 0.5 мА. Устройство
предназначено для коммутации постоянного тока до 10А в непрерывном режиме и до 20А в пиковом
режиме (макс. 4 секунды с заполнением до 10%). Рабочее напряжение от 7 до 28 В. Для переключения
между активными каналами нагрузки необходимо выключить и снова включить питание устройства в
течение одной секунды. Если одна из нагрузок должна быть постоянно подключена, а второй нужно
управлять, подключите первую нагрузку непосредственно к входу питания а вторую ко второму каналу.

На судне установлена трюмная помпа, к которой
необходимо добавить поплавковый выключатель
и обеспечить возможность включения помпы
вручную, без замены двухпроводного кабеля на
трёхпроводной и двухпозиционного
выключателя на трёхпозиционный.
Устройство идеально подходит для этой цели.

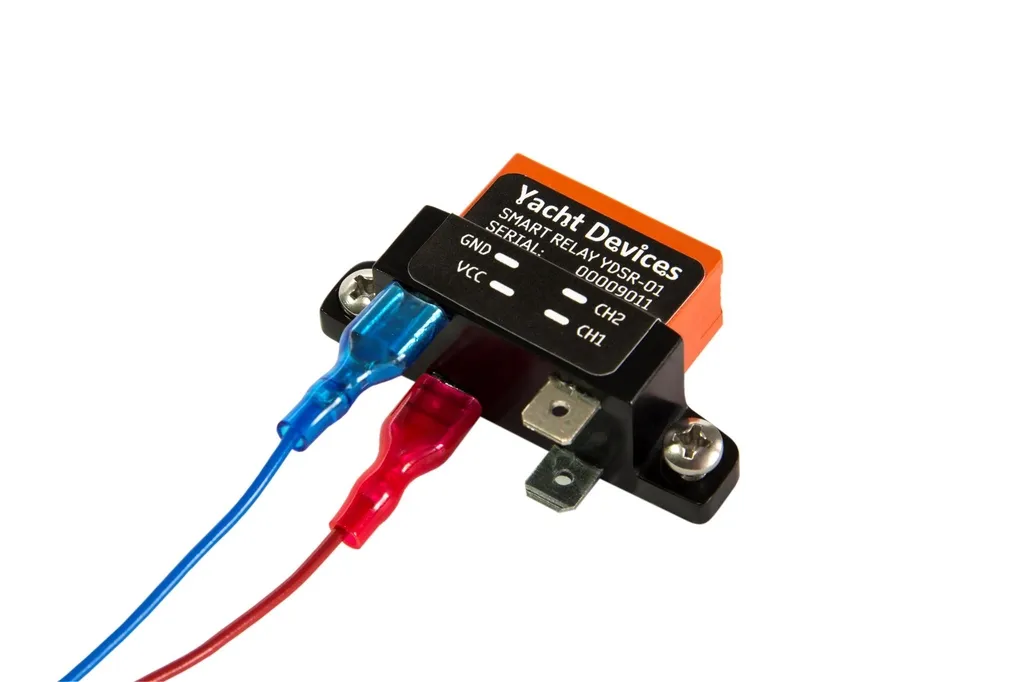

Оно имеет два выходных канала (CH1 и CH2,
см. рис. 2). При первом включении, реле
подключает 1-й канал, каждый «двойной
щелчок» выключателя активирует другой канал.

На рис. 2 второй канал устройства подключен
ко входу питания помпы параллельно с
поплавковым выключателем. Первое включение
оставляет второй канал неактивным, поэтому
поплавковый выключатель управляет помпой.
«Двойной щелчок» активирует второй канал,
который включает помпу (через цепь VCC-CH2).
